Bijeli strop prilagođava se geometriji i zahtjevima konkretnog objekta kroz raspored gredica, oslanjanje, vijence, armiranje, rješenja otvora, konzola i krovnih detalja. Prikazani detalji objašnjavaju tipična konstruktivna rješenja, ali ne zamjenjuju projekt konstrukcije i statički proračun za konkretan objekt.
Dimenzije, armatura, raspored elemenata i način oslanjanja moraju odgovarati projektu konstrukcije. Tehnički primjeri na ovoj stranici služe kao objašnjenje sustava, a ne kao univerzalna uputa za izvedbu bez projektanta.
Otvori za stubišta, instalacije, krovne prozore i druge prolaze planiraju se u rasporedu gredica i okolnih nosivih elemenata. Kod većih otvora rubovi se konstruktivno oblikuju dodatnim gredicama i armaturom prema projektu, kako bi se opterećenje pravilno prenijelo na ostatak konstrukcije.
Osnovni osni razmak gredica u standardnom rasporedu iznosi 68 cm. Kod otvora raspored gredica može se lokalno prilagoditi, a uz rubove otvora mogu se koristiti dodatne ili udvojene gredice, ovisno o dimenzijama otvora i projektnom rješenju.
Važno
Vrijednost od 68 cm opisuje osnovni raspored sustava, ali sama po sebi ne određuje način izvedbe otvora. Dimenzije otvora, broj rubnih gredica, armiranje i prijenos opterećenja određuju se projektom konstrukcije.
Kod rekonstrukcija se nova konstrukcija često mora uklopiti između postojećih zidova. Način oslanjanja ovisi o materijalu i stanju zida, geometriji objekta te projektnom rješenju. Ležišta gredica moraju biti pravilno pripremljena, a prijenos opterećenja i povezivanje s vijencem definirani projektom konstrukcije.
Minimalno nalijeganje gredice na oslonac iznosi 5 cm. Taj podatak treba promatrati kao opću minimalnu vrijednost sustava, dok stvarna priprema oslonca, dubina ležišta i detalj spoja ovise o postojećem zidu i projektnom rješenju.
Važno
Kod starih kamenih zidova, zidova nepoznate nosivosti ili rekonstrukcija postojećih objekata potrebno je prije izvedbe provjeriti stanje zida i način prijenosa opterećenja. Sama minimalna duljina oslanjanja nije dovoljna za procjenu sigurnosti spoja.
Vijenci povezuju elemente konstrukcije i važni su za pravilno sidrenje armature i prijenos sila između Bijelog stropa i ostatka nosive konstrukcije.
Detalj glavnog i sporednog vijenca ovisi o smjeru gredica, rasporedu nosivih zidova i konstrukcijskom konceptu objekta. Armiranje vijenca, poprečnih rebara i spojeva mora biti usklađeno s projektom konstrukcije.
Projektni detalj
Dimenzije vijenca, broj i promjer armaturnih šipki, način sidrenja gredica i povezivanje sa zidovima ne određuju se prema općem web prikazu, nego statičkim proračunom i projektom konstrukcije.
Konzolni dijelovi Bijelog stropa mogu se riješiti odgovarajućim rasporedom i kontinuitetom gredica te dodatnim konstruktivnim mjerama u području oslonca.
Točan raspored gredica, duljina konzole, dodatno armiranje i način prijenosa opterećenja ne određuju se prema univerzalnom detalju, nego statičkim proračunom konkretnog projekta.
Kod konzola nema univerzalne mjere
Dopuštena duljina istaka i potrebna armatura ovise o geometriji, rasponu, opterećenju i načinu oslanjanja konstrukcije.

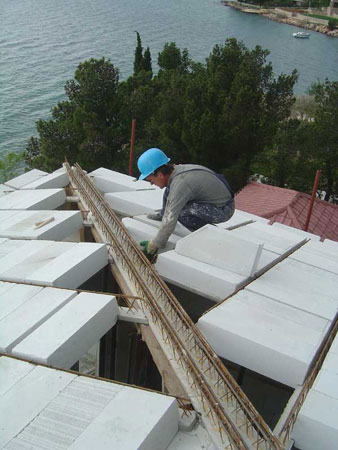

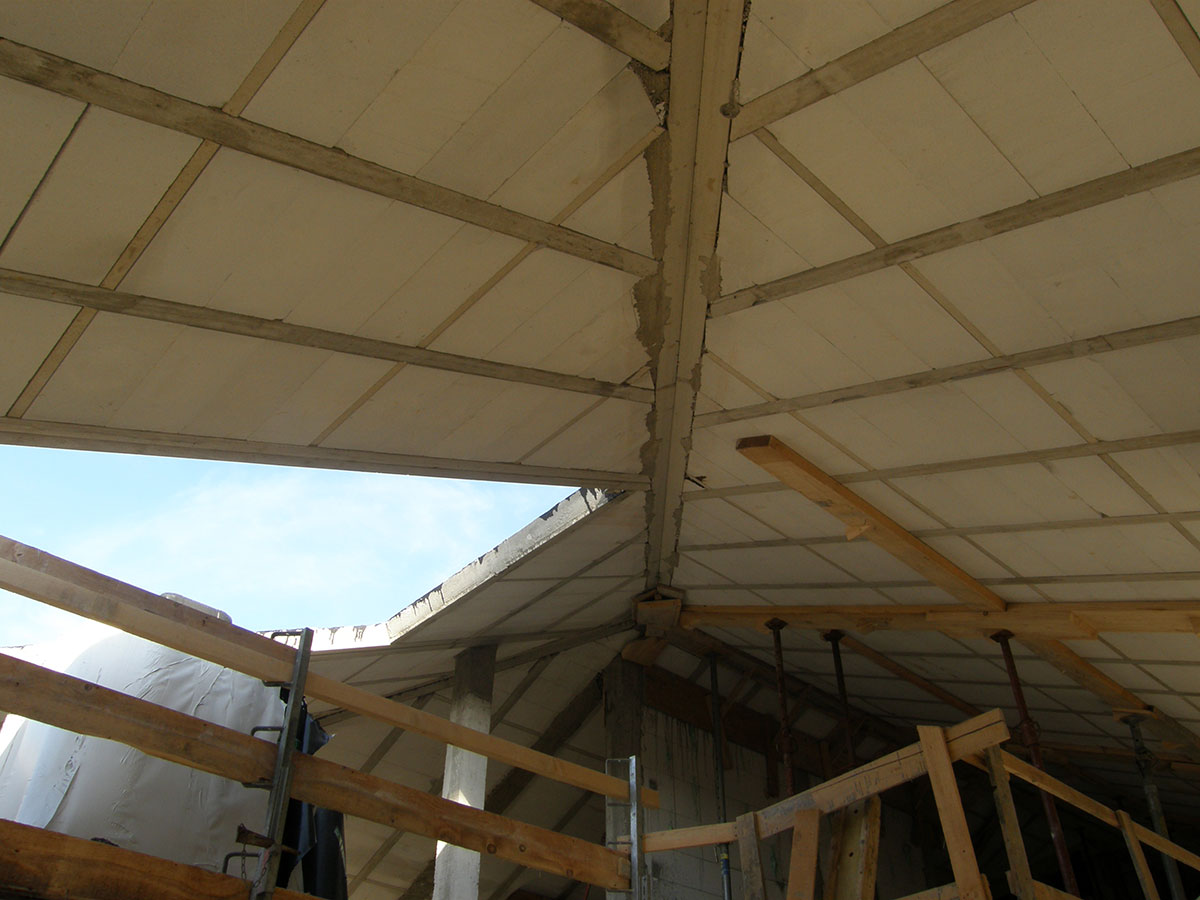

Bijeli strop može se koristiti i kao dio krovne konstrukcije. Kod dvostrešnih i višestrešnih krovova raspored gredica, sljeme, grebeni, uvale i drugi prijelomi rješavaju se kao dio cjelovitog konstrukcijskog sustava.
Posebno kod rekonstrukcija starijih objekata detalji krova moraju biti usklađeni s postojećim zidovima, geometrijom krova i statičkim zahtjevima konkretnog projekta.

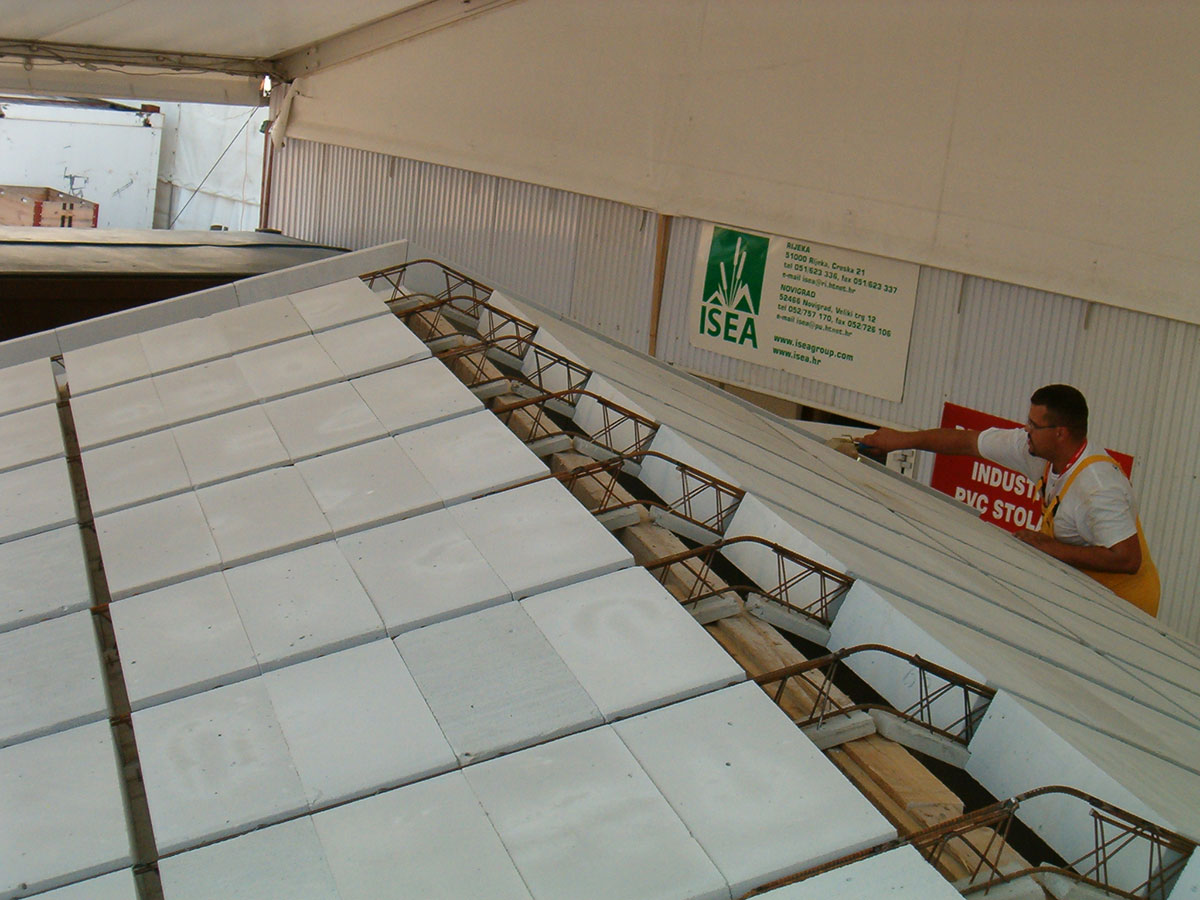

Kod određenih krovnih izvedbi moguće je riješiti sljeme bez zasebne sljemene grede. Kao opći podatak za sustav navodi se nagib veći od 25° i duljina sljemena do 10 m, uz obaveznu provjeru projektnog rješenja za konkretan objekt.
Sljeme bez sljemene grede
Moguće kod odgovarajuće geometrije krova; kao opća granica sustava navodi se nagib >25° i duljina sljemena do 10 m. Konačno rješenje određuje se projektom konstrukcije.
Krovne kućice, luminari, belvederi i slični elementi zahtijevaju lokalnu prilagodbu rasporeda gredica, otvora i drugih nosivih elemenata Bijelog stropa.
Takvi detalji dobro pokazuju koliko se sustav može prilagoditi složenoj geometriji krova, ali svaki od njih mora biti riješen kao dio konkretnog projekta konstrukcije.
Posebna geometrija = posebno projektno rješenje
Kod krovnih kućica, luminara i drugih prodora nije dovoljno samo “prekinuti” standardni raspored gredica. Potrebno je definirati rubove otvora, dodatne nosive elemente, armiranje i prijenos opterećenja.
Svaki projekt Bijelog stropa zahtijeva konstrukcijsko rješenje prilagođeno konkretnom objektu. Posebnu pažnju zahtijevaju situacije u kojima postoje nestandardni rasponi, veća opterećenja, složena geometrija ili postojeća konstrukcija nepoznatih karakteristika.
To se posebno odnosi na rekonstrukcije starih kuća i zidova, zamjenu drvenih grednika, veće otvore, konzolne dijelove, složene krovove, nadogradnje te objekte kod kojih je potrebno dodatno provjeriti nosivost postojećih elemenata.
Kada treba dodatna provjera
Da. Otvori se planiraju rasporedom gredica i dodatnim rubnim elementima, a konkretan detalj i armiranje određuju se projektom konstrukcije.
Može u odgovarajućim uvjetima, ali način oslanjanja mora biti usklađen s materijalom i stanjem postojećih zidova te potvrđen projektom i statičkim proračunom. Kao opći podatak sustava koristi se minimalno nalijeganje od 5 cm, uz obavezan projektni kontekst.
Da. Sustav se primjenjuje i kod krovnih konstrukcija. Sljeme, grebeni, uvale, otvori, krovne kućice i drugi detalji rješavaju se prema geometriji i statičkim zahtjevima konkretnog krova.
Postoje tehničke tablice raspona i opterećenja za pojedine izvedbe sustava. One se moraju čitati zajedno s opterećenjem, geometrijom, načinom oslanjanja i drugim zahtjevima konkretnog projekta, pa se maksimalni raspon ne može svesti na jednu univerzalnu vrijednost.
